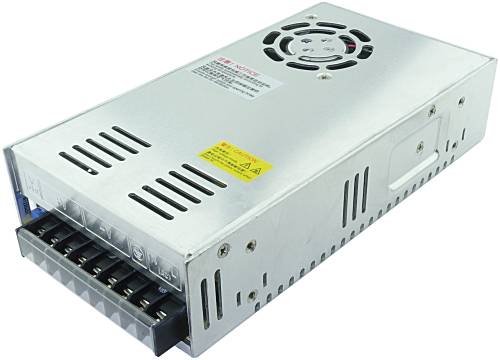

Netzteil 45V 320W
- Netzteil 45V / 6,7A / 320W...
- Passend zur Estlcam Endstufe und DM542 EU...
- Geeignet für 3-4 Motoren je 4A...
|
|
59,95 € incl. MwSt. |
|
|
| | Aktuell leider nicht auf Lager... |
|
|
Bedienungsanleitung:
Wichtig:
- Erst lesen... dann schrauben ;-)
- Netzspannung - Lebensgefahr!
- Lasse die Installation im Zweifel von einem Fachmann durchführen!
- Prüfe alles gewissenhaft bevor du den Stecker in die Steckdose steckst...
- Vor Änderungen immer zuerst den Stecker ziehen!

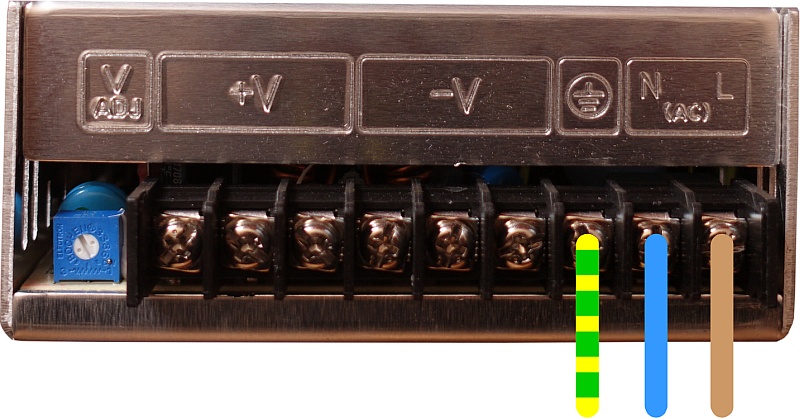

Netzanschluss:
|

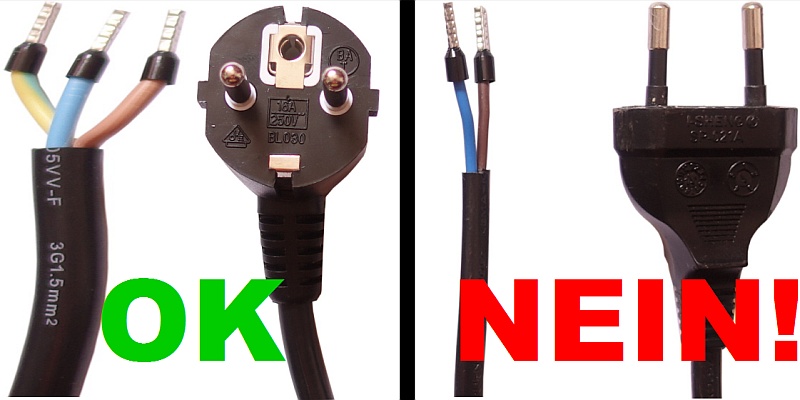

- Verwende eine 3-adrige Leitung mit Schukostecker und grün/gelbem Schutzleiter...
- Verwende auf KEINEN FALL 2-Adrige Anschlussleitungen ohne Schutzleiter!
|
|
|
- Verbinde die grün / gelbe Leitung mit dem Erdungsanschluss...
- Verbinde die blaue Leitung mit N...
- Verbinde die braune Leitung mit L...
|

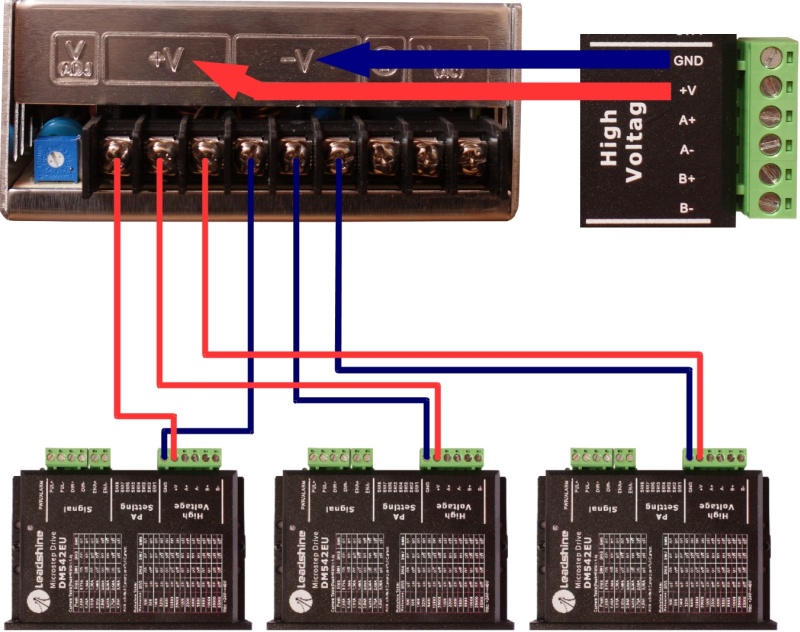

Anschluss von DM542EU Endstufen:
|
- Verbinde "GND" der Endstufe mit einem der "-V" Anschlüsse des Netzteils...
- Verbinde "+V" der Endstufe mit einem der "+V" Anschlüsse des Netzteils...
- Verpolung der Anschlüsse führt zur Zerstörung der Endstufen!
|
Montage:
- Das Netzteil kann stehend oder liegend mit Schrauben M4 befestigt werden...
- Die Schrauben dürfen MAXIMAL 5mm in das Netzteil hineinragen...
|
