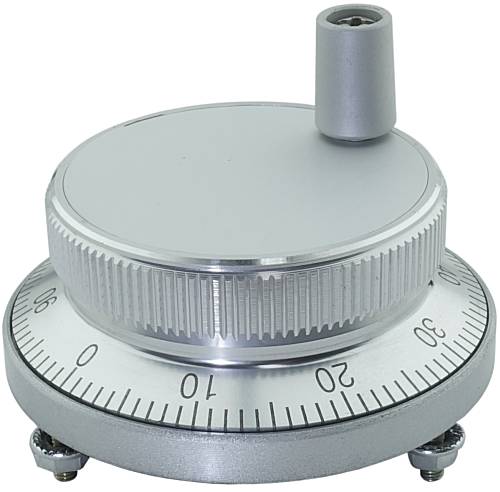

Handrad Drehgeber

100 Rastungen je Umdrehung... 5V... Download Zeichnung Montagelöcher...

Der Drehgeber hat 6 Anschlüsse - es werden nur die 4 oberen verwendet: A: Encoder A... B: Encoder B... 0V: GND... Vcc: +5V... Zuordnung zu den jeweiligen Eingängen siehe Beschreibung der Hardware an die der Drehgeber angeschlossen werden soll...

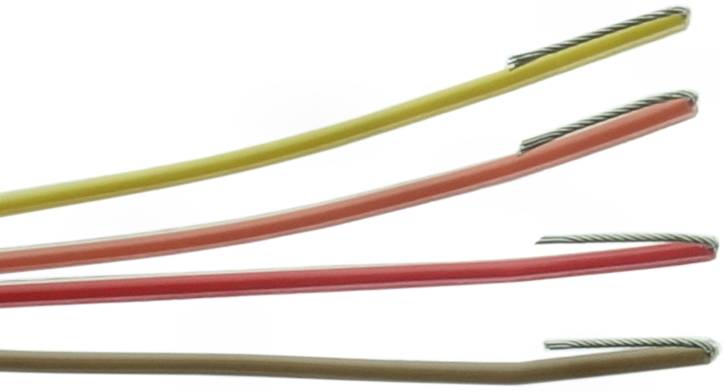

• Litzenenden einen knappen cm abisolieren und nach hinten biegen.
  • Nach hinten biegen ist bei dünnen Kabeln wichtig - das macht die Verbindung viel belastbarer...

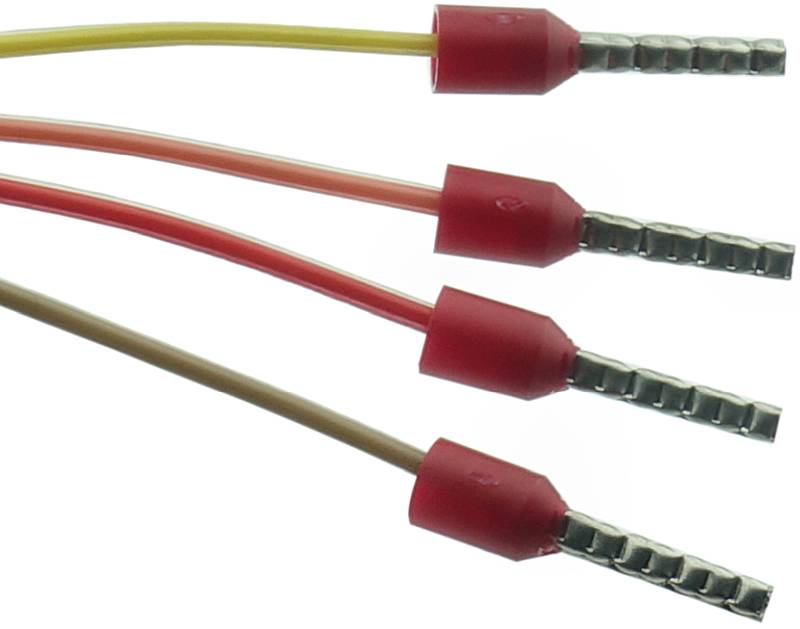

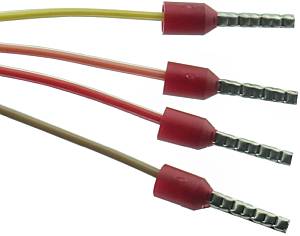

• Enden in Aderendhülsen stecken und Aderendhülsen quetschen...

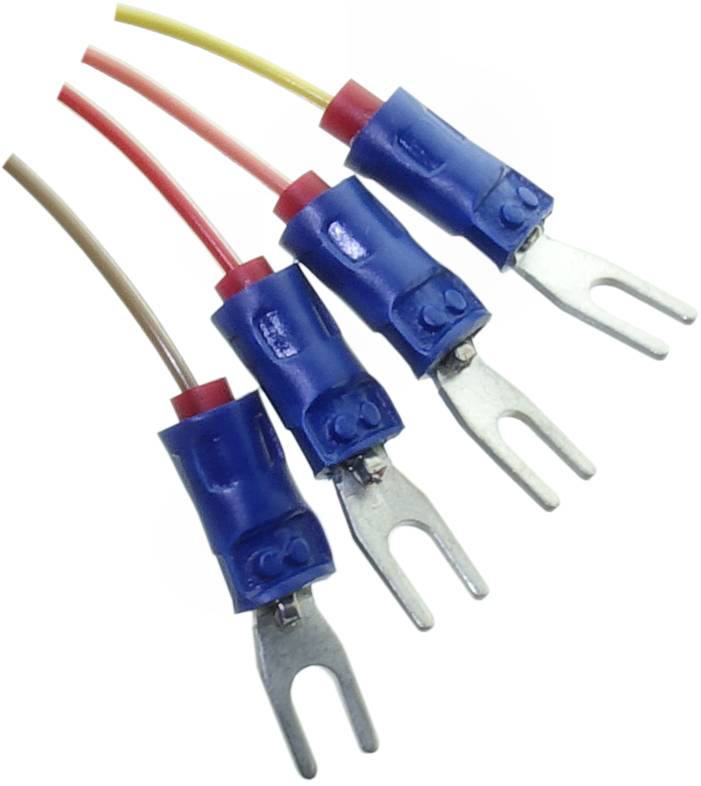

• Dann Aderendhülsen in Gabelschuhe M3 stecken und quetschen...
• Ziehe etwas am Kabel um zu prüfen dass es sicher verbunden ist...

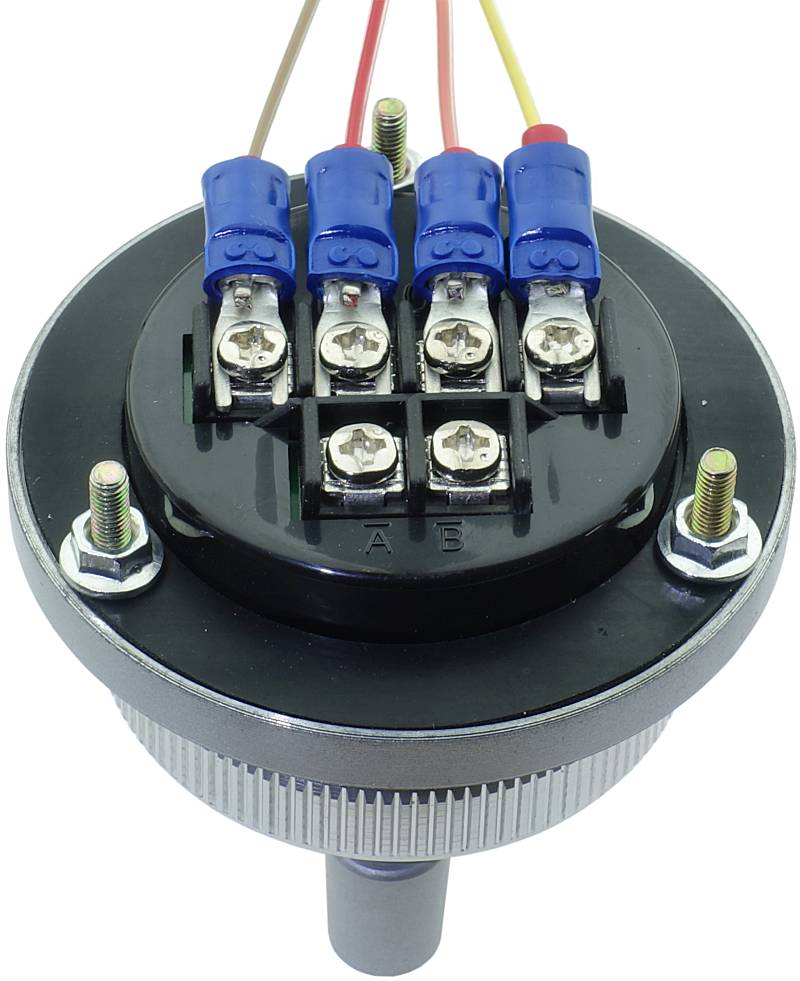

• Schraube zum Schluss die Gabelschuhe an den entsprechenden Anschlüssen des Drehgebers fest...

Konfiguration:

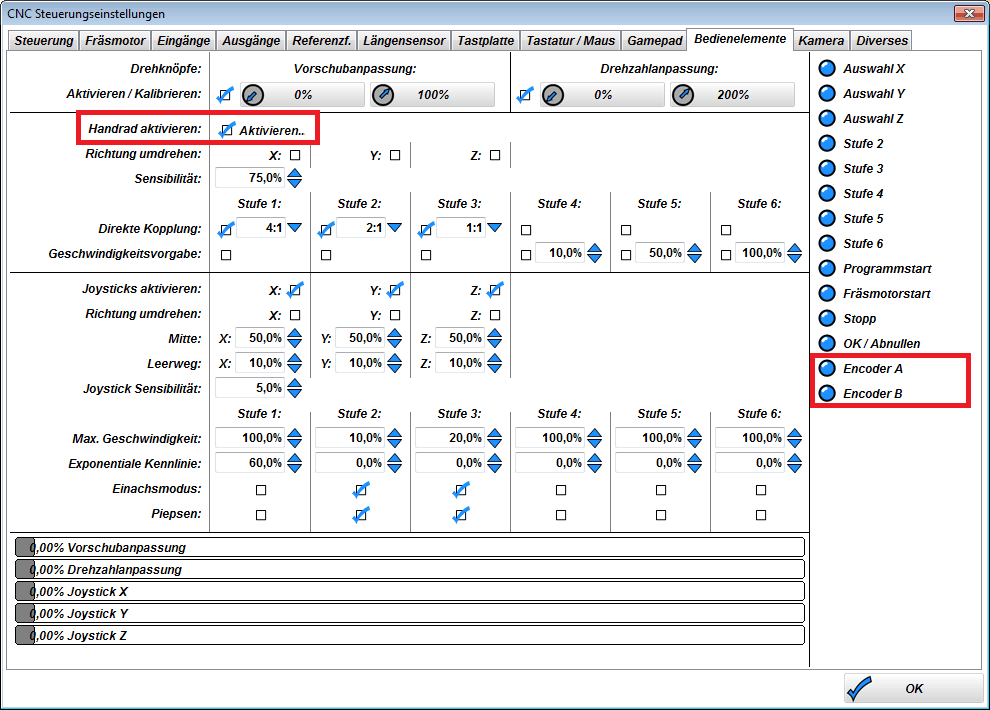

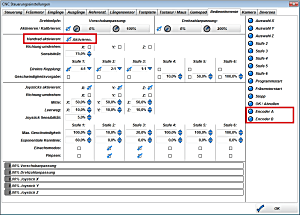

Gehe in den Reiter "Bedienelemente"... Rechts befinden sich diverse Anzeigen: "Encoder A" und "Encoder B" sollten reagieren wenn am Encoder gedreht wird... Setze das Häkchen bei "Handrad aktivieren" um den Drehgeber zu aktivieren... Passe die restlichen Einstellungen nach deinen Wünschen an... Solange das Einstellungsfenster offen ist kann der Drehgeber die Maschine nicht tatsächlich bewegen - schließe zuerst das Fenster...
